Edificio Nuevo Bloque Técnico de oficinas en el aeropuerto de Bilbao

Proyecto constructivo de cimentación y estructura.

Características

  • Tipología: Edificación / Aeropuertos, Edificios Públicos, Oficinas
  • Material: Acero, Hormigón, Mixta
  • Localización: Europa / España
  • Fecha: 2019

Ficha técnica

Ubicación: Bilbao, Vizcaya (España) Año de Realización: 2019
Cliente:  CONURMA Superficie (cim+estruct): 10.100 m2
Propiedad: AENA
Alcance de los trabajos: Proyecto constructivo de cimentación y estructura.

Descripción

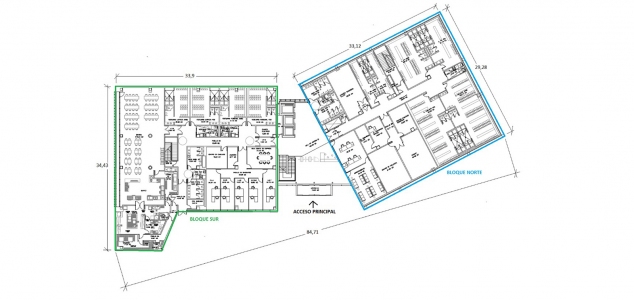

El edificio se divide en dos módulos (SUR y NORTE), ambos de planta cuadrangular y girados entre sí, que se articulan gracias a un atrio central donde se ubica el acceso principal.

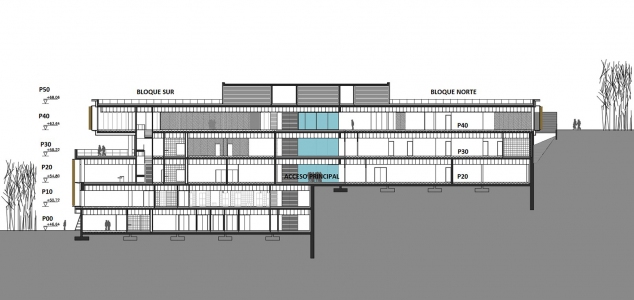

El módulo SUR consta de 5 plantas y cubierta. Dos niveles de este módulo están por debajo de la planta de acceso principal, situada en planta P20. El módulo NORTE tiene 3 plantas y cubierta, todas ellas por encima del nivel acceso P20. Este módulo dispone además de un acceso en planta P40 desde la fachada norte.

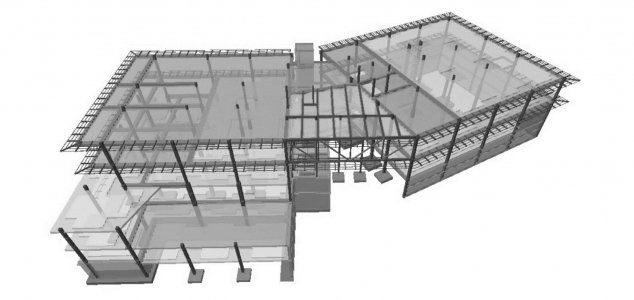

Estructuralmente el edificio se resuelve con hormigón armado, utilizándose puntualmente la estructura metálica en la cubierta del atrio central y en la estructura auxiliar de sujeción de fachada.

El sistema o concepto estructural proyectado ha sido el siguiente:

• Cimentación: Zapatas aisladas bajo pilares y zapatas corridas bajo muros de sótano, apoyadas en roca caliza en el módulo SUR, y en suelo eluvial en el módulo NORTE.

• Contenciones: Combinación de muros pantalla con anclajes provisionales, y muros de sótano ejecutados a dos caras, de acuerdo con el movimiento de tierras previsto para el vaciado de la parcela.

• Estructura principal de hormigón armado, con empleo de forjados reticulares y losas macizas.

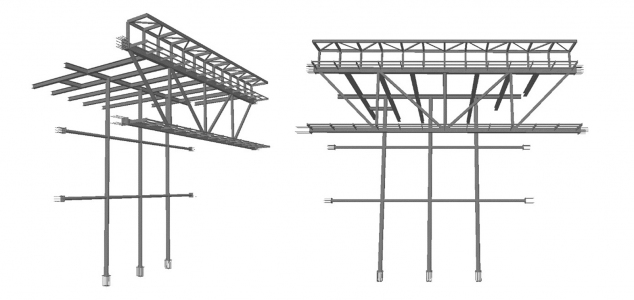

• La cubierta del atrio sobre el acceso principal se resuelve mediante forjado de chapa colaborante y estructura metálica apoyada en celosía de gran canto.

• La estructura para soporte de fachada de lamas en voladizo se ha resuelto mediante ménsulas de acero galvanizado ancladas al canto de los forjados.
